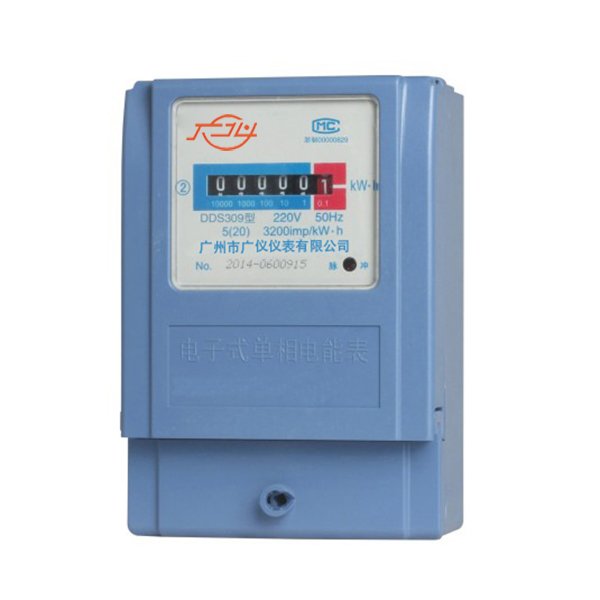

ENDDS309單相電子式電能表（液晶顯示）
適用范圍
DDS309型電子式單相電能表，系采用質量優良的大規模集成電路以及SMT技術。步進電機驅動機械機構的計度器和液晶顯示計度器，停電不丟失記錄的數據，是國內最新結構的電能表產品之一。本產品用來計量電壓220V，參比頻率50HZ的交流單相有功電能，性能符合GB/T17215.321-2008標準。
型號及其含義
主要技術參數
|
型號及名稱 |
精度（級） |
參比電壓（V） |
標定電流（A） |
接線方式 |
裝箱尺寸 |
數量（只） |
|
DDS309型 單相電子式 電能表 |
2.0 3.0 |
220 |
1.5(6)，2.5(10)，5(20)，10(40) |
直接式 |
495×310×320 |
20 |
|
15(60)，20(80)，30(100) |
直接式 |
495×310×320 |
20 |
|||
|
DDS309型 單相電子式 電能表 （計度器顯示） |
1.0 2.0 |
220 |
1.5(6) |
互感式 |
450×290×390 |
20 |
|
2.5(10)，5(20)，10(40) |
直接式 |
450×290×390 |
20 |
|||
|
15(60)，20(80)，30(100) |
直接式 |
450×290×390 |
20 |
|||
|
DDS309型 單相電子式 電能表 （液晶顯示） |
1.0 2.0 |
220 |
1.5(6) |
互感式 |
450×290×390 |
20 |
|
2.5(10)，5(20)，10(40) |
直接式 |
450×290×390 |
20 |
|||
|
15(60)，20(80)，30(100) |
直接式 |
450×290×390 |
20 |
|||
|
DDS309型 單相電子式 電能表 （帶RS485接口） |
1.0 2.0 |
220 |
1.5(6) |
互感式 |
450×290×390 |
20 |
|
2.5(10)，5(20)，10(40) |
直接式 |
450×290×390 |
20 |
|||
|
15(60)，20(80)，30(100) |
直接式 |
450×290×390 |
20 |

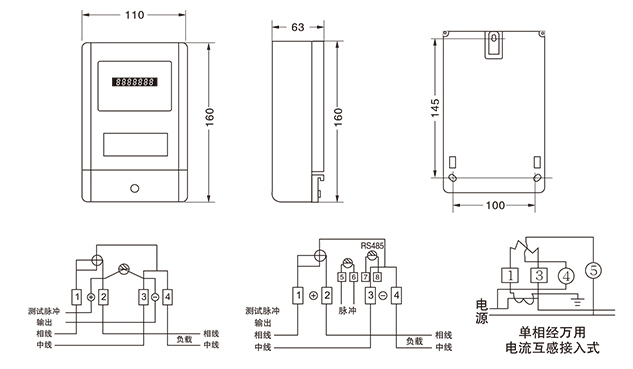

外形安裝尺寸及接線圖
